CA-FIRE Wafer-Kontraventil – Multi-Standard Fluid Control Solution

Til Universal Wafer kontraventil (PN10/PN16/160Lb, DN50~DN600)

0. Virksomhedsintroduktion

CA-FIRE Fire Protection Co., LTD, etableret i 2012 og forankret i Quanzhou, Kina, fokuserer på forskning og udvikling, produktion og global forsyning af højtydende industrielle ventiler og brandslukningsudstyr. Vores produktsortiment omfatter FM-certificerede brandsprinklere, alarmventiler, tørre/våde brandhaner, skumslukningssystemer, CCC/CE-godkendte dyser og et komplet udvalg af kontraventiler (wafer/swing-typer). Vi overholder globale design- og testnormer (GB, BS, ANSI, DIN, API) og leverer pålidelige væskereguleringsløsninger til industrielle rørledninger, brandsikkerhedssystemer, kommunal vandforsyning, petrokemiske projekter og kommercielle bygninger verden over.

CA-FIREs produktportefølje dækker alle vigtige væskekontrolbehov: Brandsprinklere og tilbehør; Alarmventiler (våd-/deluge-/eksplosionssikker-); Tørre/våde brandhydranter; Skum systemer; Branddyser og vandmonitorer; og industrielle ventiler (wafer kontraventiler, svingkontraventiler, sommerfugleventiler). Hvert produkt gennemgår streng fabrikstestning i overensstemmelse med GB13927 og API598 standarder, hvilket sikrer overholdelse af lokale regler og problemfri projektaccept.

1. Produktoversigt & nøglefordele

1.1 Produktoversigt

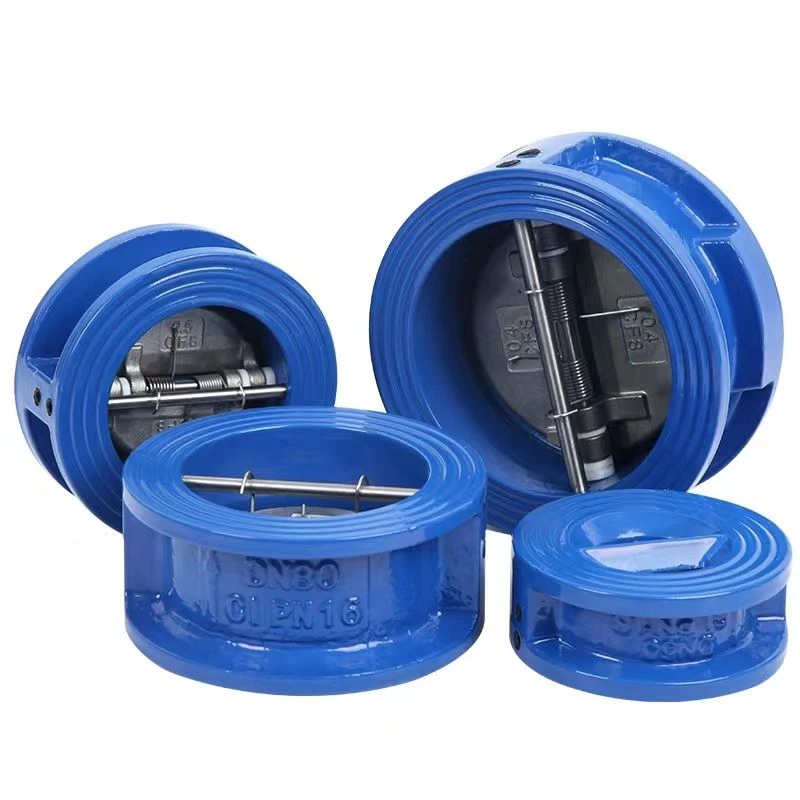

CA-FIRE Wafer-Kontraventilen er en høj-effektiv, pladsbesparende-væskekontrolenhed, der er udviklet til at forhindre medium tilbagestrømning i rørledninger. Med en wafer--tilslutning-indlejret mellem to flanger-integrerer den flere internationale designstandarder (GB12238-89, BS5153, MSS-67-1996, ANSI B16.1) og er kompatibel med ANSI/15012 og DIN PN10/PN16 flanger. Tilgængelig i DN50~DN600 (2"~24") størrelser med nominelle trykklassificeringer på PN10 (1.0MPa), PN16 (1.6MPa) og 160Lb, den er velegnet til vand, olie, gas og ikke-ætsende medier.

Udstyret med en fjederstøttet skivestruktur åbner ventilen automatisk under fremadgående væsketryk og forsegler tæt via fjederkraft kombineret med tilbagestrømningstryk-som sikrer hurtig, lækagefri-tilbagestrømningsforebyggelse. Nøglekomponenter tilbyder forskellige materialemuligheder (GG25 støbejern, CF8/CF8M rustfrit stål, messing, SS304/316) og tætningsmaterialer (EPDM, NBR, VITON), der tilpasser sig barske industrielle miljøer og specialiserede mediekrav. Det er meget udbredt i brandsikringssystemer, industrielle rørledninger, kommunale vandnetværk og kommercielle bygningsvæskesystemer.

1.2 Vigtigste fordele

Kryds-standardoverholdelse: Justerer med GB, BS, ANSI og DIN designstandarder; flange-kompatibel med ANSI 125/150 og DIN2501 PN10/PN16-ideel til nationale og internationale tværstandardprojekter.

Kompakt wafer-stilstruktur: Sandwich-monteret mellem flanger, der ikke kræver ekstra rørlængde; lettere og mere plads-effektiv end svingende kontraventiler, hvilket reducerer installationens fodaftryk og omkostninger.

Hurtig og pålidelig lukning: Fjederstøttet-skivedesign muliggør hurtig lukning under lavt tilbagestrømstryk, minimerer vandslag og beskytter rørledninger mod trykstød.

Alsidige materialer og tætningsmuligheder: Kropsmaterialer (GG25, CCC40, CF8, CF8M) og tætningsløsninger (EPDM, NBR, VITON) tilpasser sig forskellige medier (vand, olie, ætsende væsker) og driftsforhold.

Bred tryk- og størrelsesdækning: PN10/PN16/160Lb trykklassificeringer og DN50~DN600 størrelsesområde imødekommer små-vandforsyning til store industrielle flowkrav.

Besvær-Gratis installation og vedligeholdelse: Enkel waferforbindelse med ensartet flangemoment; modulært design tillader hurtig demontering til rengøring og udskiftning af komponenter.

Strenge kvalitetsvalidering: Testet i henhold til GB13927- og API598-standarder, hvilket garanterer lækage-sikker ydeevne og strukturel integritet.

2. Tekniske specifikationer

2.1 Kritiske dimensionsdata (mm)

DN (mm)	tomme	øA (PN10/PN16)	øA (ANSI150)	øE	B	GR	F
50	2"	107	102	65	43	28.8	19
65	2.5"	127	121	80	46	36.1	20
80	3"	142	134	94	64	43.4	28
100	4"	162	171	117	64	52.8	27
125	5"	192	193	145	70	65.7	30
150	6"	218	219	170	76	78.6	31
200	8"	273	276	224	89	104.4	33
250	10"	328	336	265	114	127	50
300	12"	378	406	310	114	148.3	43
350	14"	438	448	360	127	172.4	45
400	16"	489	489	410	140	197.4	52
450	18"	539	511	450	152	217.8	58
500	20"	594	546	505	152	241	58
600	24"	695	714	624	178	295.4	73

2.2 Komponentmaterialer og tilsvarende standarder

Komponentnavn	Tilgængelige materialer	Tilsvarende standard
Ventilhus	GG25, CCC40, CB, GGC40, CF8, CF8M	A126B, A536, A216, A361
disk	AL. BRZ, CF8, CF8M	C95400, A361
Forår	SS316	A313
Hing Pin	Kulstofstål, SS304, SS316	A108, A276
Stop Pin	Kulstofstål, SS304, SS316	A108, A276
Prop	Kulstofstål, SS304, SS316	A108, A276
Kropsleje	PTFE, C954	ASTM B438, B148
Fjeder leje	PTFE	ASTM B438
Øjebolt	Kulstofstål	A108
Kropssæde	EPDM, NBR, VITON	ASTM D20004

2.3 Præstationsparametre

Specifikationskategori	Detaljer
Model	Wafer-Kontraventil
Designstandarder	GB12238-89, BS5153, MSS-67-1996, ANSI B16.1
Tilslutningstype	Waferforbindelse (sandwich mellem flanger)
Nominelt tryk	PN10 (1,0 MPa), PN16 (1,6 MPa), 160 Lb
Nominel diameterområde	DN50~DN600 (2"~24")
Arbejdsmedium	Vand, olie, gas, ikke-ætsende væsker/gasser
Arbejdstemperatur	-20 grader ~150 grader (varierer afhængigt af materiale/forseglingsmulighed)
Driftsprincip	Fjeder-automatisk åbning/lukning (ingen manuel indgriben)
Inspektions- og teststandarder	GB13927, API598
Certificeringer	CE, Multi-standardoverholdelse (GB/BS/ANSI/DIN)

3. Retningslinjer for installation, drift og vedligeholdelse

3.1 Installationskrav

Flowretningsjustering: Bekræft, at "FLOW"-indikatorpilen på ventilhuset flugter med den faktiske væskestrømningsbane-forkert orientering gør tilbagestrømsforebyggelse ineffektiv.

Flangekompatibilitet: Brug flanger i overensstemmelse med ANSI 125/150 eller DIN2501 PN10/PN16; sørg for, at flangefladerne er rene, flade og fri for snavs eller grater.

Wafer montering: Placer ventilen mellem to flanger; monter passende pakninger på begge sider. Tilspænd flangeboltene jævnt i et diagonalt mønster for at sikre ensartet tryk og lækagesikker-forsegling.

Forberedelse af rørledninger: Skyl rørledningen grundigt før installation for at fjerne svejseslagge, rust eller snavs, der kan beskadige ventilsædet eller sætte sig fast i skiven.

Adgang til vedligeholdelse: Reserver tilstrækkelig plads omkring ventilen for at lette fremtidig demontering og vedligeholdelse.

3.2 Betjeningsnoter

For-bekræftelse af brug: Efter installationen skal du manuelt bekræfte, at disken bevæger sig frit (ingen jamming); Kontroller, at fjederen er intakt, og at tætningsfladen er ren.

Tryktilpasning: Ventilen åbner, når fremadgående tryk overstiger fjederens forspænding (ingen manuel betjening); undgå overtryk ud over den nominelle værdi (PN10/PN16/160Lb).

Vandhammer afbødning: Fjeder-assisteret hurtig lukning minimerer vandslagspåvirkninger og beskytter rørledninger og udstyr mod pludselige trykstød.

3.3 Vedligeholdelsesanbefalinger

Kvartalsvis visuelle inspektioner: Tjek for flangelækage; overvåg rørledningstryk og flowstabilitet for at sikre normal ventildrift.

Halv-årlig rengøring: Tag trykket af rørledningen, adskil ventilen, og rengør skiven, fjederen og tætningsoverfladen for at fjerne kalk, sediment eller medierester.

Forsegling og fjederpleje: Efterse kropssædet (EPDM/NBR/VITON) for slid eller ældning; udskift beskadigede pakninger omgående. Tjek fjederen for deformation eller korrosion-vælg SS316-fjedre i korrosive miljøer.

Materiale-specifik vedligeholdelse: For rustfrit stål (CF8/CF8M) ventiler, undgå kontakt med kloridholdige medier- for at forhindre grubetæring; for støbejernsventiler (GG25), undgå ætsende medier.

Årlig præstationstest: Udfør lækage- og lukningstest i henhold til API598-standarder for at sikre ensartet pålidelighed.

4. Emballage og transport

Emballage: Hver waferkontraventil er pakket ind i PE-film og skumpolstring for at beskytte flangetætningsoverflader. Flere enheder er pakket i eksport-trækasser med forstærkede hjørner. Hver pakke inkluderer et overensstemmelsescertifikat, installationsvejledning og materialecertificering (for komponenter i rustfrit stål).

Transport: Undgå at stable tunge byrder på kasser; beskytter mod regn, stød og mekaniske skader under transport. Slå ikke på skiven eller fjederen, og hold ventilen i vandret position.

Opbevaring: Opbevares i et ventileret, tørt lager (-20 grader ~40 grader ); undgå at opbevare sammen med ætsende stoffer eller skarpe genstande. Påfør anti-rust olie på ventilens tætningsflader, hvis den opbevares i mere end 6 måneder.

5. Applikationsscenarier

Brandsikringssystemer: Automatiske sprinklernetværk, brandhanerrørledninger og skumbrandslukningssystemer-forhindrer tilbagestrømning af-brandbekæmpelsesmedier for at opretholde systemets integritet.

Industrielle rørledninger: Petrokemiske anlæg, kraftværker, produktionsfaciliteter og kemiske behandlingslinjer-der regulerer væskeretningen for olie, gas og procesmedier.

Kommunal infrastruktur: Vandbehandlingsanlæg, ledningsvandsforsyningsnet, spildevandsledninger og kunstvandingssystemer.

Erhvervs- og boligbygninger: Centrale klimaanlæg, varmtvandsforsyningsledninger, varmenetværk og VVS-systemer.

Infrastrukturprojekter: Lufthavne, jernbanestationer, havneterminaler og store-væsketransmissionsrørledninger til byggeprojekter.

6. Ofte stillede spørgsmål (FAQ)

Q: Hvilke internationale standarder er denne waferkontraventil kompatibel med?A: Den er på linje med GB12238-89, BS5153, MSS-67-1996 og ANSI B16.1 designstandarder og er testet i henhold til GB13927 og API598, hvilket gør den velegnet til projekter på tværs af standarder globalt.

Q: Kan det bruges sammen med ætsende medier?A: Ja. Vælg CF8/CF8M rustfrit stålhuse og VITON-tætninger til korrosive medier (f.eks. kemikalier, havvand); undgå støbejernsmaterialer til korrosive miljøer.

Q: Hvordan adskiller den sig fra en svingkontraventil?A: Wafer-stilen er kompakt, pladsbesparende-og fjederstøttet- (hurtig lukning); svingende kontraventiler er større, er afhængige af tyngdekraften til lukning og kræver længere rørledningslængde.

Q: Hvilket forseglingsmateriale er bedst til medier med-høj temperatur?A: VITON-forseglinger anbefales til høj-temperaturmedier (op til 150 grader); EPDM fungerer for 0 grader ~100 grader, og NBR er velegnet til lav-temperatur (større end eller lig med -20 grader) oliebaserede medier.

Q: Hvad er den maksimalt tilgængelige størrelse?A: Ventilen er tilgængelig op til DN600 (24"), der opfylder kravene til store industrielle flow og kommunale vandforsyningsledninger.

7. Produktsammenligning (vs. konkurrenter)

Vigtige sammenligningspunkter	CA-FIRE Wafer-Kontraventil i stil	Konkurrent A	Konkurrent B
Overholdelsesstandarder	GB/BS/ANSI/DIN + API598 Test	Kun GB	Kun BS/ANSI
Trykvurderinger	PN10/PN16/160Lb (omfattende)	PN10/PN16	Kun 160Lb
Størrelsesområde	DN50~DN600 (2"~24")	DN50~DN300	DN80~DN400
Materiale muligheder	GG25/CF8/CF8M + SS304/316	Kun GG25	Kun CF8/CF8M
Tætningsmaterialer	EPDM/NBR/VITON	Kun EPDM	NBR/VITON
Installationstype	Wafer (pladsbesparende-)	Flange-monteret (rumfang)	Wafer
Forebyggelse af vandhammer	Fjeder-assisteret (effektiv)	Intet forår (dårlig)	Fjeder-Assisteret
Årlige vedligeholdelsesomkostninger	$18/enhed	$30/enhed	$25/enhed
Servicelevetid	8-12 år	4~6 år	5 ~ 7 år
Efter-salgsgaranti	2 år	1 år	Ingen garanti
